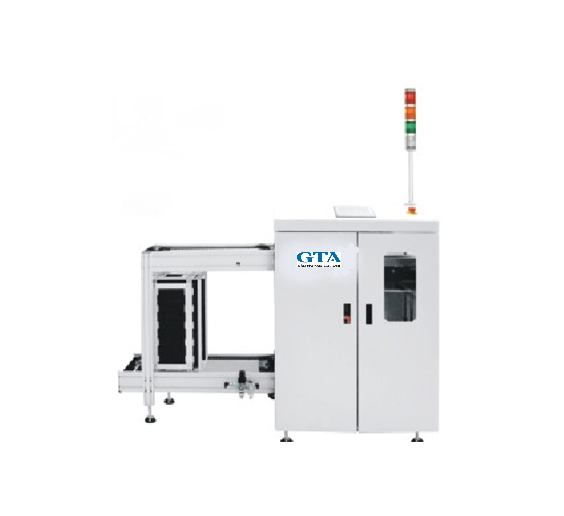

全自动吸板上板一体机（全自动吸上板机）
产品型号： VL-M-TN
产品特点：
适用于SMT产线提/推送基板,集成真空吸板和料箱推板两种功能。
服务热线：产品介绍
一、 设备特点
1、LED三色工作指示灯，7寸人机界面操控
2、主机身由钣金折弯焊接而成
3、传送马达采用台湾马达，性能稳定
4、特殊气路设计，可平稳将PCB板推出
5、具有真空吸板上板与料箱上板两种模式
6、顺滑平行的丝杆宽度可调方式
7、PLC控制系统，可编程控制器
8、SMEMA标准四芯信号线，可直接与其他设备连线使用
二、 技术参数
机器外形尺寸：1780(L)*960(W)*1250(H)
电路板尺寸(mm)：50*50~330*250
电路板上板时间：15.0 sec
工作高度(mm)：900±20(std)
电源及功率：AC220V±10V, 50/60HZ
传输速度：0.5－20米每分钟或客户指定
压缩空气流量:最大１０升／分钟
电路板厚度:最小0.6mm厚
电路板最大容量:400片（0.6毫米厚电路板）
三、设备配置
马达：VTV 升降丝杆:TBI
限位开关:欧姆龙 轴承:NSK
气缸：SMC 磁性开关：SMC
触屏：显控 PLC：松下
继电器:欧姆龙 感应器:欧姆龙
开关电源:欧姆龙
